IC(集成电路)

IC (集成电路)

  • 发布时间:2020-09-12 14:31:32
  • 集成电路(integrated circuit,港台称之为积体电路)是一种微型电子器件或部件。采用一定的工艺,把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构;其中所有元件在结构上已组成一个整体,从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。 它在电路中用字母“ic”(也有用文字符号“n”等)表示。
  • 在线咨询

一、集成电路按其功能、结构的不同,可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。
  模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号(指幅度随时间边疆变化的信号。例如半导体收音机的音频信号、录放机的磁带信号等),其输入信号和输出信号成比例关系。
  数字集成电路用来产生、放大和处理各种数字信号(指在时间上和幅度上离散取值的信号。例如vcd、dvd重放的音频信号和视频信号)。
  二、按集成度高低不同,可分为小规模、中规模、大规模及超大规模集成电路四类。
  对模拟集成电路,由于工艺要求较高、电路又较复杂,所以一般认为集成50个以下元器件为小规模集成电路,集成50-100个元器件为中规模集成电路,集成100个以上的元器件为大规模集成电路。
  对数字集成电路,一般认为集成1~10等效门/片或10~100个元件/片为小规模集成电路,集成10~100个等效门/片或100~1000元件/片为中规模集成电路,集成100~10,000个等效门/片或1000~100,000个元件/片为大规模集成电路,集成10,000以上个等效门/片或100,000以上个元件/片为超大规模集成电路。
  三、按其制作工艺不同,可分为半导体集成电路、膜集成电路和混合集成电路三类。
  半导体集成电路是采用半导体工艺技术,在硅基片上制作包括电阻、电容、三极管、二极管等元器件并具有某种电路功能的集成电路;膜集成电路是在玻璃或陶瓷片等绝缘物体上,以“膜”的形式制作电阻、电容等无源器件。无源元件的数值范围可以作得很宽,精度可以作得很高。但技术水平尚无法用“膜”的形式制作晶体二极管、三极管等有源器件,因而使膜集成电路的应用范围受到很大的限制。在实际应用中,多半是在无源膜电路上外加半导体集成电路或分立元件的二极管、三极管等有源器件,使之构成一个整体,这便是混合集成电路。根据膜的厚薄不同,膜集成电路又分为厚膜集成电路(膜厚为1μm~10μm)和薄膜集成电路(膜厚为1μm以下)两种。在家电维修和一般性电子制作过程中遇到的主要是半导体集成电路、厚膜电路及少量的混合集成电路。
  四、按导电类型不同,分为双极型集成电路和单极型集成电路两类。
  双极型集成电路频率特性好,但功耗较大,而且制作工艺复杂,绝大多数模拟集成电路以及数字集成电路中的ttl、ecl、htl、lsttl、sttl型属于这一类。
  单极型集成电路工作速度低,但输人阻抗高、功耗小、制作工艺简单、易于大规模集成,其主要产品为mos型集成电路。mos电路又分为nmos、pmos、cmos型。
  (1)nmos集成电路是在半导体硅片上,以n型沟道mos器件构成的集成电路;参加导电的是电子。
  (2)pmos型是在半导体硅片上,以p型沟道mos器件构成的集成电路;参加导电的是空穴。
  (3)cmos型是由nmos晶体管和pmos晶体管互补构成的集成电路称为互补型mos集成电路,简写成cmos集成电路。
  五、按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑(微机)用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。
  1.电视机用集成电路包括行、场扫描集成电路、中放集成电路、伴音集成电路、彩色解码集成电路、av/tv转换集成电路、开关电源集成电路、遥控集成电路、丽音解码集成电路、画中画处理集成电路、微处理器(cpu)集成电路、存储器集成电路等。
  2.音响用集成电路包括am/fm高中频电路、立体声解码电路、音频前置放大电路、音频运算放大集成电路、音频功率放大集成电路、环绕声处理集成电路、电平驱动集成电路,电子音量控制集成电路、延时混响集成电路、电子开关集成电路等。
  3.影碟机用集成电路有系统控制集成电路、视频编码集成电路、mpeg解码集成电路、音频信号处理集成电路、音响效果集成电路、rf信号处理集成电路、数字信号处理集成电路、伺服集成电路、电动机驱动集成电路等。
  4.录像机用集成电路有系统控制集成电路、伺服集成电路、驱动集成电路、音频处理集成电路、视频处理集成电路。
  六、按应用领域分可分为标准通用集成电路和专用集成电路。

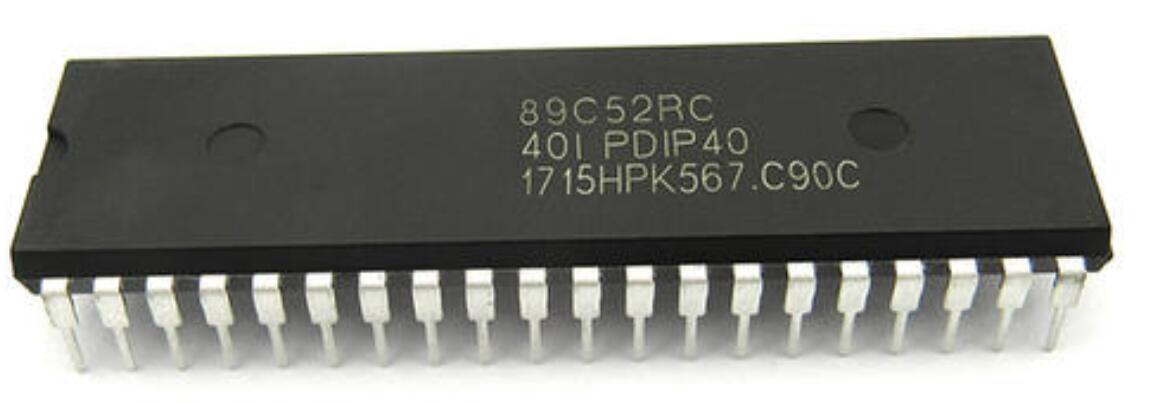

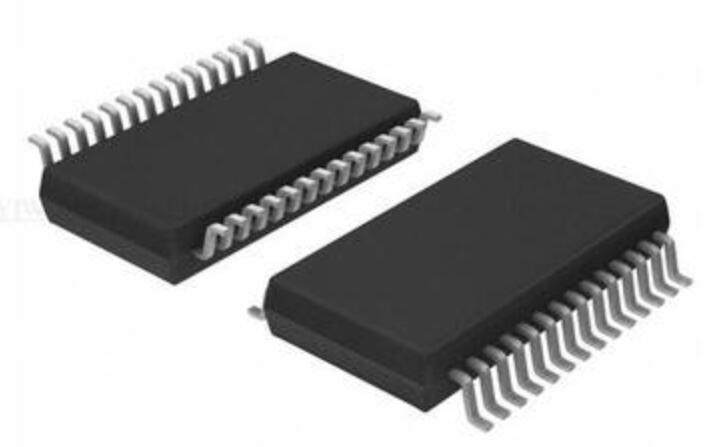

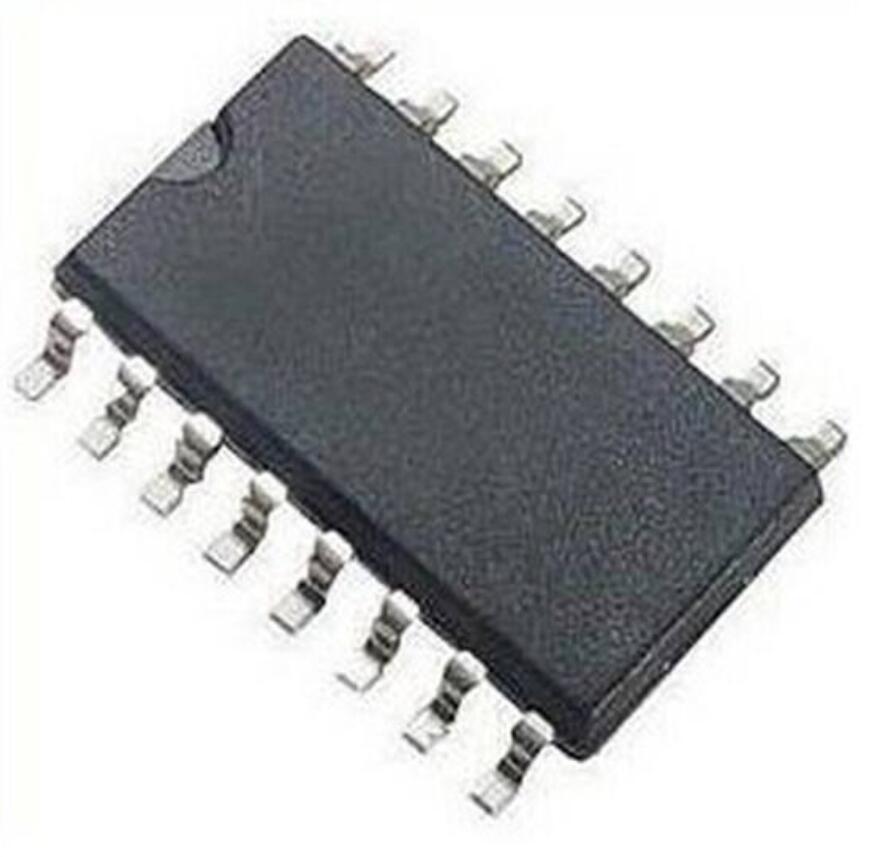

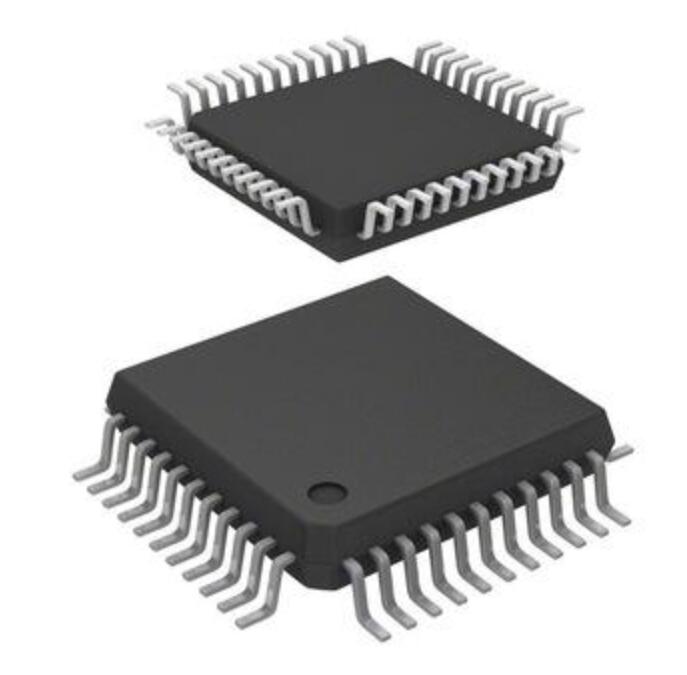

  七、按外形分可分为圆形(金属外壳晶体管封装型,一般适合用于大功率)、扁平型(稳定性好,体积小)和双列直插型。
