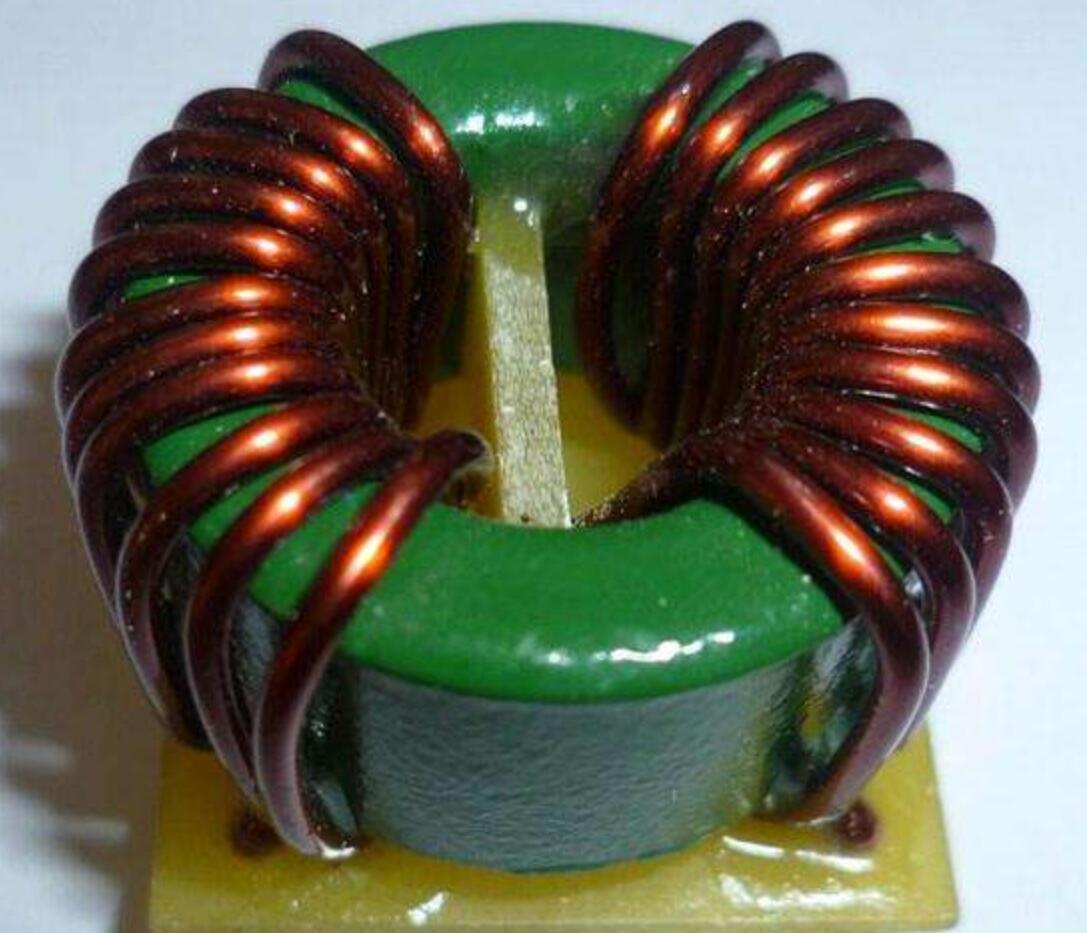

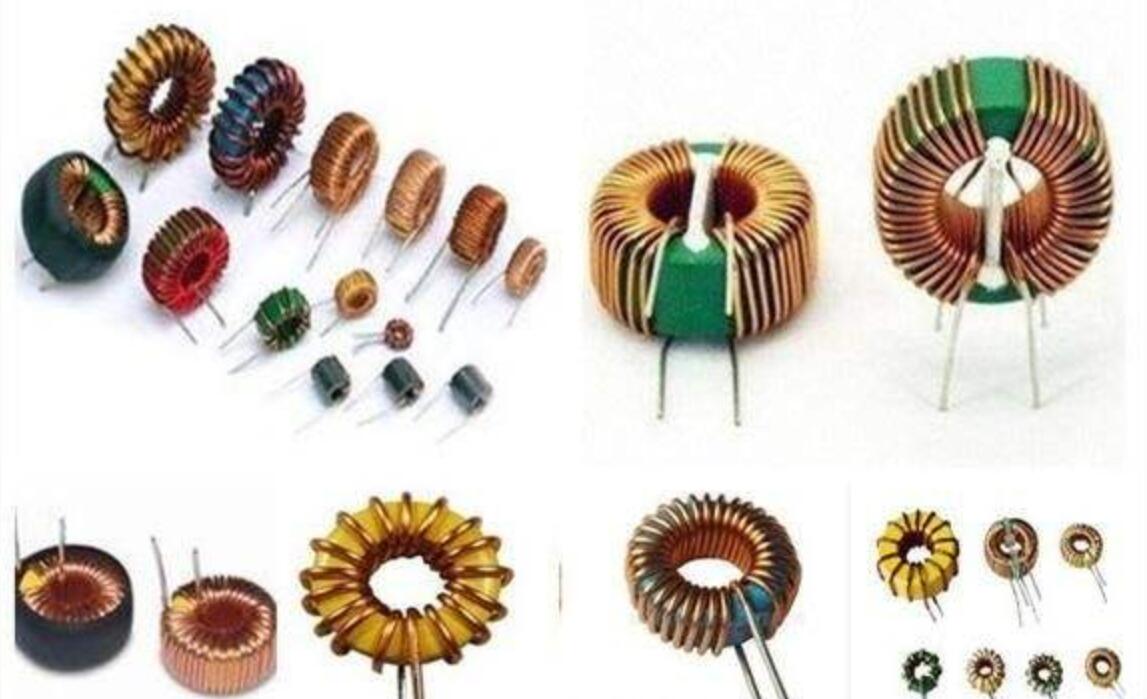

  • 磁环电感是一块环状的导磁体。磁环电感是电子电路中常用的抗干扰元件,对于高频噪声有很好的抑制作用。
  • 在线咨询

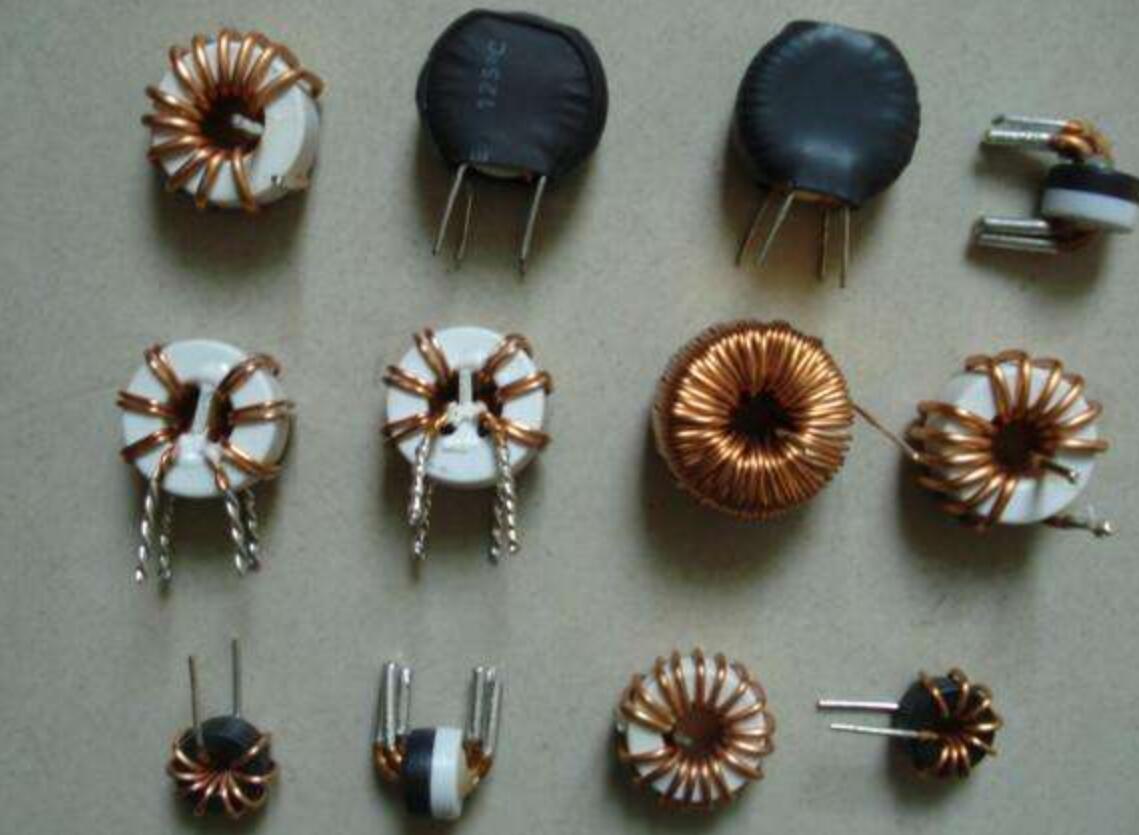

它是电子电路中常用的抗干扰元件,对于高频噪声有很好的抑制作用,一般使用铁氧体材料(Mn-Zn)制成。磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁环表现的阻抗急剧升高。大家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号。那么在磁环作用下,使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过,而且成本低廉。

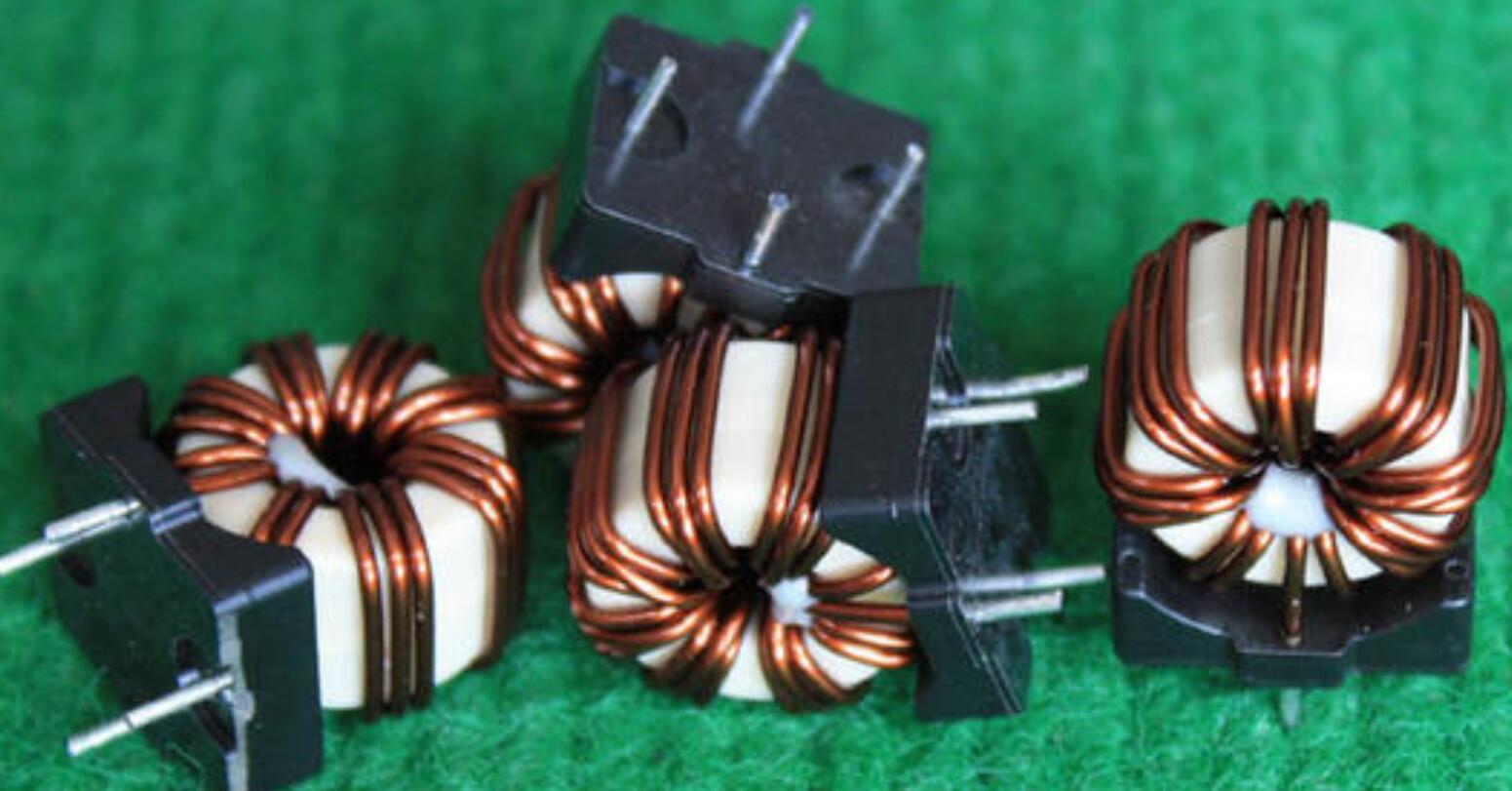

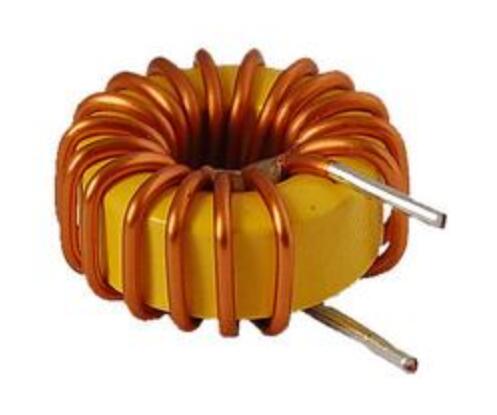

将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈,根据需要,也可以将电缆在磁环上面绕几匝。匝数越多,对频率较低的干扰抑制效果越好,而对频率较高的噪声抑制作用较弱。在实际工程中,要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时,可在电缆上套两个磁环,每个磁环绕不同的匝数,这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看,其阻抗越大,对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm,从公式中不难看出,对于一定频率的噪声,磁环的电感越大越好。但实际情况并非如此,因为实际的磁环上还有寄生电容,它的存在方式是与电感并联。当遇到高频干扰信号时,电容的容抗较小,将磁环的电感短路,从而使共模扼流圈失去作用。
