金属膜电阻

金属膜电阻

  • 发布时间:2020-09-08 14:42:24
  • 金属膜电阻是迄今为止应用较为广泛的电阻,其精度高,性能稳定,结构简单轻巧。在电子行业和高精度要求下的军事航天等领域发挥不可忽视的作用。
  • 在线咨询

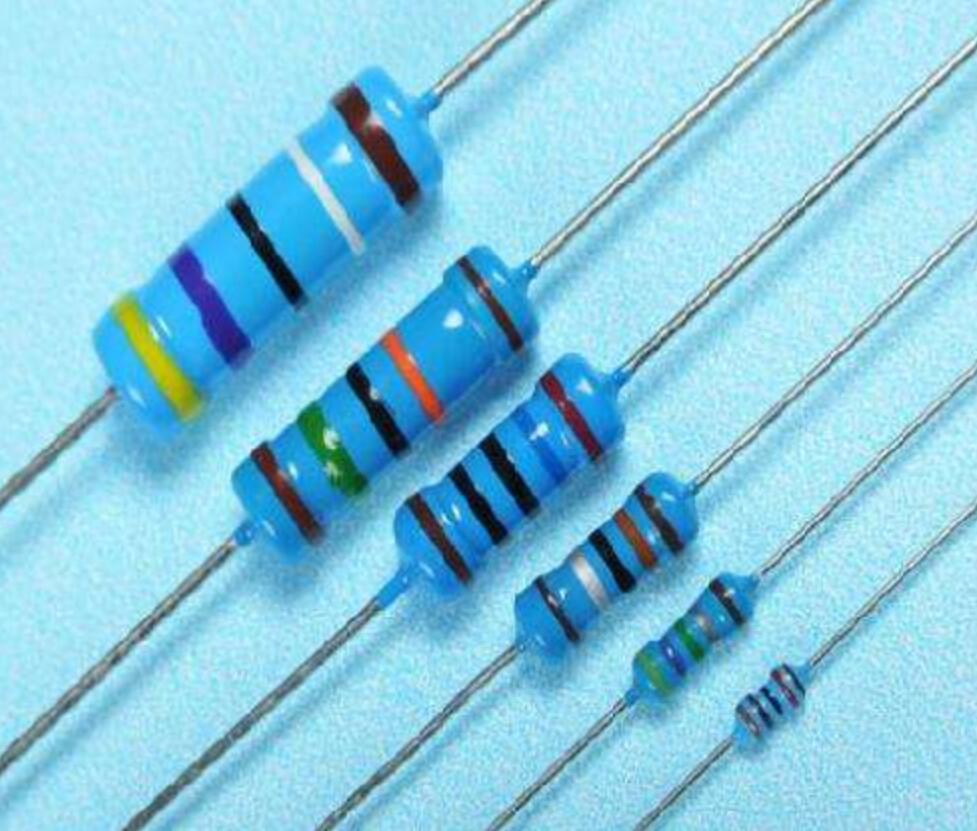

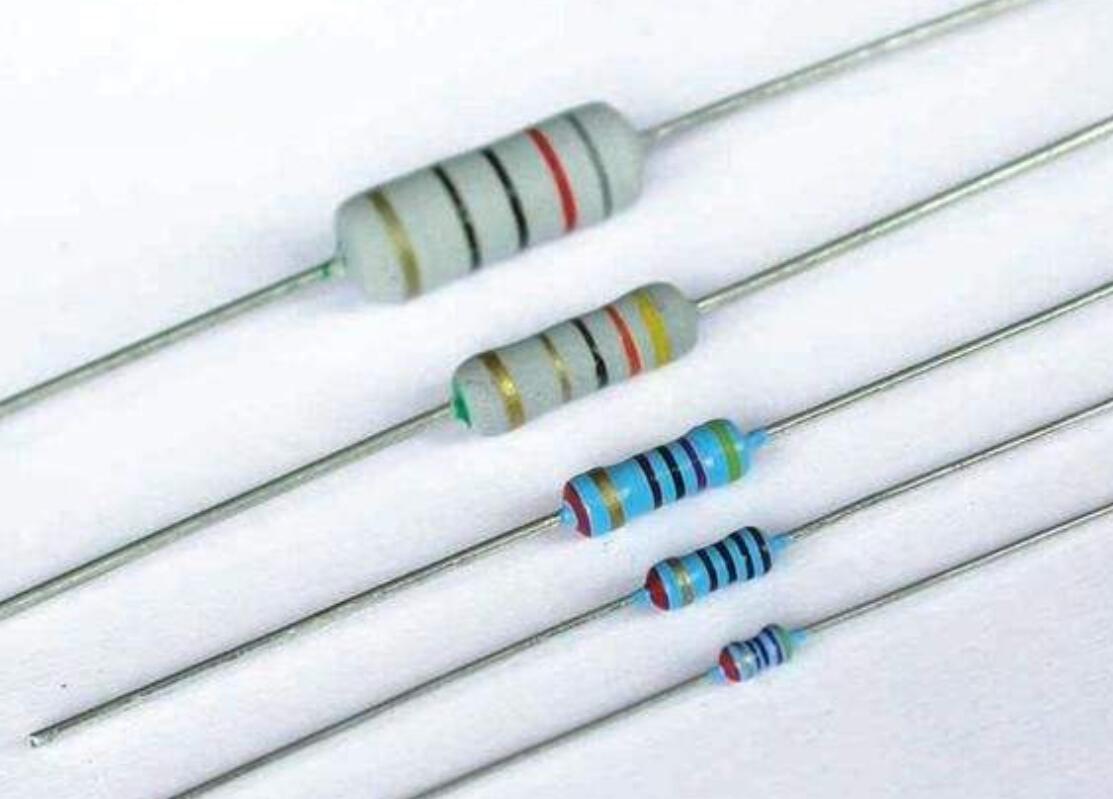

金属膜电阻器metal film resistor 符号RJ作标志

金属膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

金属膜电阻器就是以特种金属或合金作电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的电阻器。

这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高,常常作为精密和高稳定性的电阻器而广泛应用,同时也通用于各种无线电电子设备中。

性能参数

温度系数:±100PPM/℃

功率负荷大、电流噪声小

稳定性能,高频性能好

工作温度范围:-55℃~+155℃

精度:0.25[%],0.5[%],1[%],5[%]

阻值范围:1Ω~10MΩ

标称阻值:E-96

包装方式有带装、散装

特点

1)高热传导瓷心

2)高稳定性金属皮膜

3)压合良好之高信赖性端帽

4)高绝缘及耐溶剂之环氧树脂涂漆

5)符合MIL&EIA规定之标准色码带

6)焊锡性良好的导线(根据客户要求可以做铜线引脚和镀锡铜包钢线引脚)

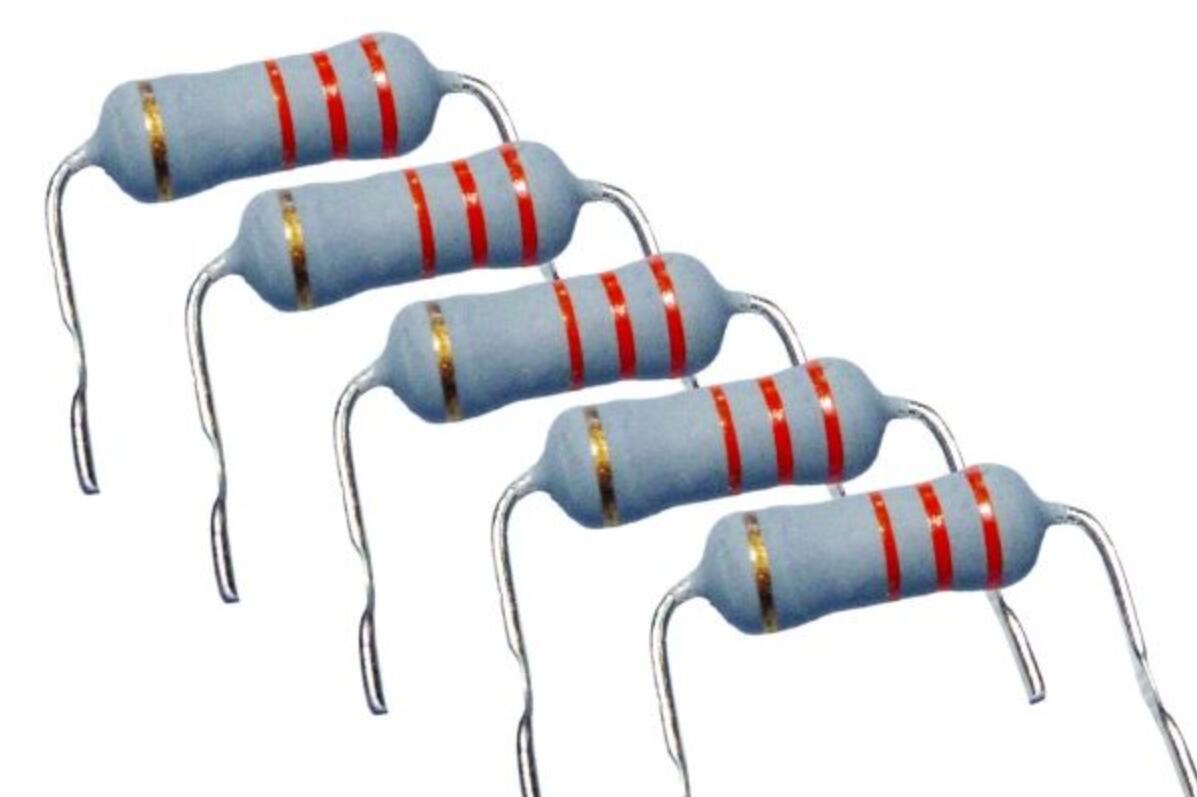

提供型号和包装方式:1/8W,1/4W,1/4WS,1/2W,1/2WS,1W,1WS,2W,2WS,3WS,3W,5W。编带包装,散装,成型。

电阻的刻槽放大倍数,耐久性,耐电压,温度循环,绝缘阻抗,耐湿负荷,焊锡性,断续过负荷,温度特性。均按标准制程生产。
